IL MODULO SISMO®, un sistema di costruzione semplice e intelligente

La struttura di base del modulo di costruzione SISMO è costituita da tralicci in filo di acciaio. Sui lati esterni della struttura a tralicci sono inseriti pannelli di riempimento, trasformandola così in una struttura chiusa che può essere riempita con calcestruzzo. La tipologia di pannello di riempimento utilizzato dipende dal tipo di parete, se portante o meno, se isolata ecc. Il filo di acciaio agisce come armatura e ancoraggio per i materiali di finitura; può inoltre sostenere barre di armatura posizionate durante il riempimento con calcestruzzo.

MODULO DI COSTRUZIONE SISMO

La struttura a tralicci

L'elemento base del concetto SISMO è una struttura a tralicci tridimensionale realizzata in filo d'acciaio galvanizzato. La struttura a tralicci svolge diverse funzioni base. Questa struttura crea il ‘corpo’ in cui vengono inseriti i pannelli di riempimento che creano la cassaforma per il materiale strutturale. Agisce inoltre come un'armatura e un ancorante per il rivestimento o il rinzaffo.

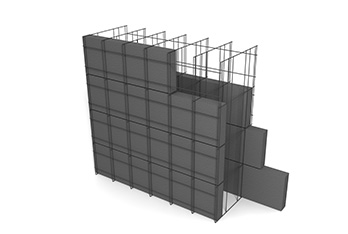

I pannelli di riempimento

I pannelli di riempimento trasformano la struttura a tralicci in una struttura chiusa. Il tipo di materiale utilizzato è determinato dallo scopo della parete e dalla scelta dei materiali disponibili a livello locale.





Materiale di riempimento strutturale

La cavità tra i pannelli di riempimento è riempita con materiale strutturale. Il tipo di materiale ad alta resistenza da utilizzare è determinato dallo scopo della struttura e dalla scelta dei materiali disponibili a livello locale. Si utilizzano spesso sia calcestruzzo leggero che ad alta densità. Se i codici di edilizia locali lo richiedono, è possibile aggiungere delle armature.



L'applicazione più comune del modulo SISMO è quella per le pareti portanti in calcestruzzo isolate, ma la tecnologia di costruzione SISMO offre soluzioni ideali per tutte le parti di un edificio.

schema
1. TETTI
Tetti piani e a falda. I tetti SISMO garantiscono un'inerzia termica elevata.
2. SOLETTE DEL PAVIMENTO
Solette del pavimento lisce - pavimenti nervati - pavimenti a cassettoni.
3. PARETI NON PORTANTI
Pareti non portanti con o senza materiale di riempimento strutturale.
4. PARETI PORTANTI
La struttura a tralicci offre un'ampia gamma di possibilità per scegliere il modulo SISMO più adatto per un progetto.
5. FONDAMENTA E CANTINE
Le dimensioni sono determinate con calcoli di progettazione.

IL MODULO SISMO: FINITURE ILLIMITATE

Il modulo SISMO lascia all'architetto la libertà di scegliere tra una varietà illimitata di finiture che comprendono il rinzaffo, il rivestimento con pietre a vista, le scandole, i pannelli di rivestimento, la muratura, la facciata cortina, la gessatura, i pannelli in cartongesso, le tegole e i pannelli di legno. È necessario rispettare le raccomandazioni del produttore del materiale di finitura e osservare le buone pratiche commerciali riguardanti l'installazione e la tenuta ermetica.
